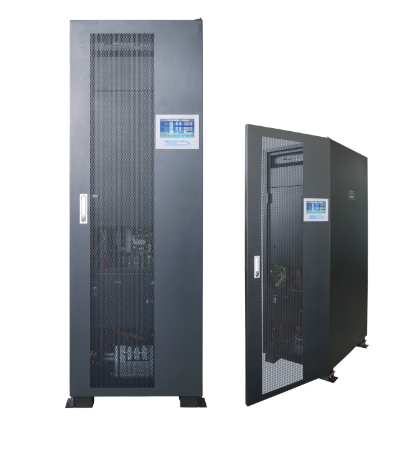

产品型号

LKD20KL33

LKD30KL33

LKD40KL33

LKD60KL33

LKD80KL33

LKD100KL33

LKD120KL33

容量功率

20KVA/

18KW

30KVA/

27KW

40KVA/

36KW

60KVA/

54KW

80KVA/

72KW

100KVA/

90KW

120KVA/

108KW

整机特性参数

整机满载效率

≥0.93

工作温度

-10-40℃

环境湿度

＜95%无冷凝

储藏温度

-25-60℃（不含电池）

使用海拔高度

＜1500米 不降低容量

安全标准

GB4943

电磁兼容标准

EN50091-1/2

冗余并机

冗余并机达8台

保护功能

过载、过温、市电过高/过低、电池过高/过低

直流启动功能

具备

配接发电机

具备

显示

7寸LCD触摸显示屏

整流特性

输入电压

3×380VAC+N+W

输入电压范围

380+（-45~+25%）AC （输入电压＜75%时，输出功率需要降额）

输入频率范围

40-70Hz

输入功率因数

0.99

逆变特性参数

输出电压

线电压380×（1±1%）AC 或相电压220×（1±1%）AC

输出功率因素

0.9

输出电压稳定度

380±1%（静态负载） 380±2%（50-0负载跃变） 380±3%（100-0负载跃变）

输出频率

在50Hz条件下为±8%（跟踪旁路输入频率；旁路输入频率超过±8%或在电池供电状态下，输出频率为额定之±0.1%）

输出波形

纯正弦波

失真度

＜1%（线性负载），＜3%（100%非线性负载）

三相负

载不平衡

三相允许100%不平衡负载

输出电压不平衡度

≤1°（平衡负载）

输入输出相移

≤1°（平衡负载）

过载

125%过载运行时间大于10分钟， ＞125%过载运行时间大于1分钟，＞150%过载运行时间大于30秒转旁路关机，

峰值因子

3:1

旁路特性

静态旁路

输入范围

380（-15~+15%）

旁路逆变

转换时间

≤2ms

市电电池

转换时间

0ms

频率跟踪速度

0.5-2Hz/s

手动旁路

具备

标称电压/

额定充电电压

28节

±168VDC/±191VDC

30节

±180VDC/±205VDC

32节

±192VDC/±218VDC

接口特性参数

通讯接口

RS232/RS458/SNMP

监控软件

具备各种操作系统下的监控管理

物理参数

尺寸（宽×深×高mm）

472×710×1150

600×800×1850

700×800×1850

重量（净重kg）

110KG

125KG

130KG

265KG

287KG

310KG

335KG
